管线探测仪案例
SPAR 3D管线探测与测绘二合一系统偏离定位测试案例
远程三维测量:不论三维传感器相对于目标管线的位置和方向如何,只要在目标管线磁场辐射范围内,均能够连续地远程遥测并计算管线的位置、埋深、电流、偏距和定位误差等探测数据,并给出探测可信度,从而远程地下管线进行自动三维遥测定位和绘图。

演示仪器:SPAR 3D管线探测与测绘二合一系统



使用的测试方法:使用金属管线探测仪定位管线,以及Spar300偏离管线一定距离测试。



验证内容:可偏离管线的距离,测试值是否有效?



测试环境:城市中十字路口



需验证:

      1、管线较复杂区域的定位是否成功?

      2、Spar300测试离管线正上方的水平距离是否和卷尺测量是一致的?

      3、Spar300偏离管线正上方数米测量的管线深度是否与管线探测仪在管线正上方测量深度一致?

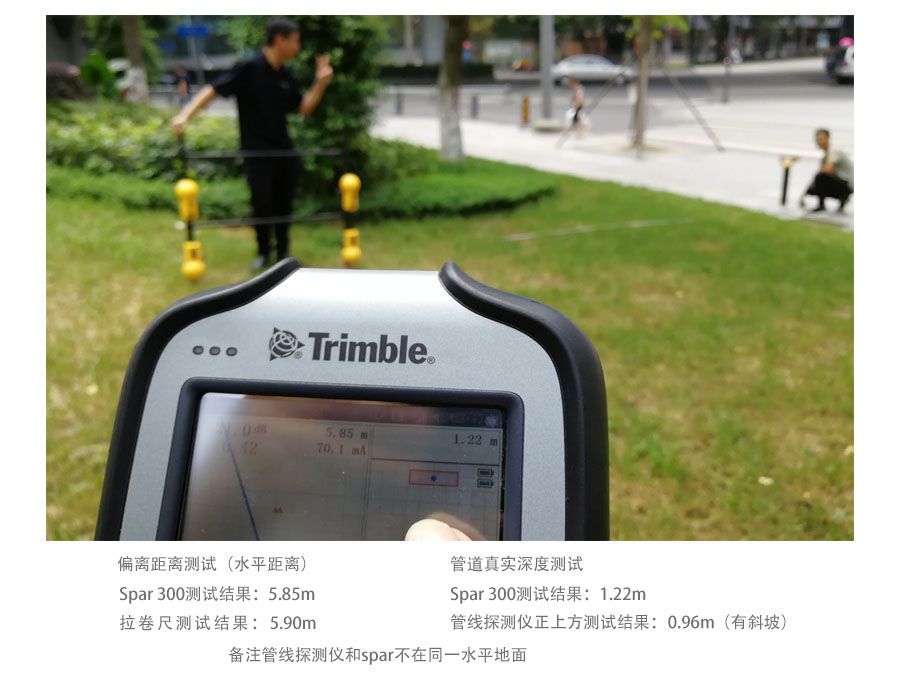

案例一:




案例二:




验证结果:

     1、经验证,Spar300在管线较复杂区域的定位是可以进行定位的。

     2、Spar300测试离管线正上方的水平距离和卷尺测量是一致的。

     3、Spar300偏离管线正上方数米测量的管线深度与管线探测仪在管线正上方测量深度一致。
